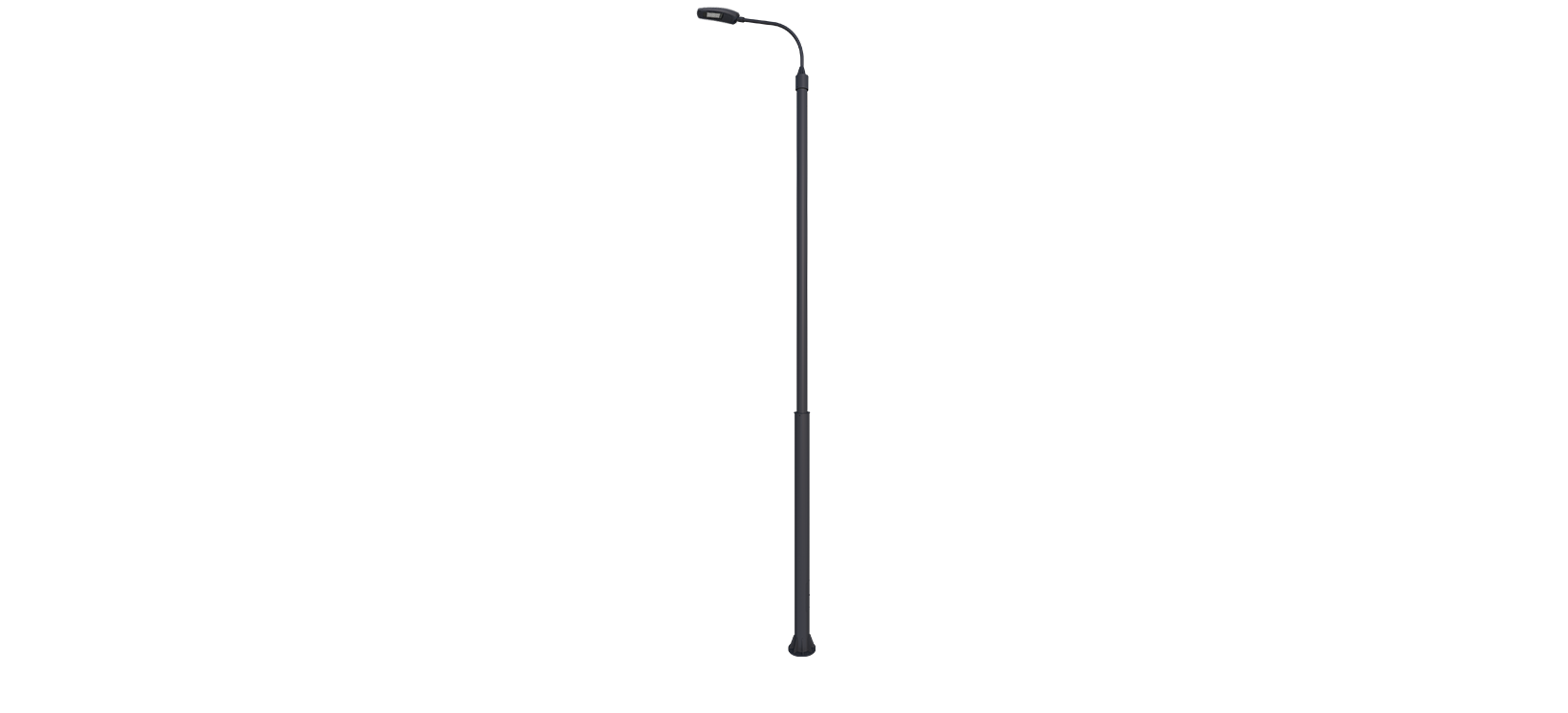

Силовые трубчатые фланцевые опоры СФ (ОСФ, ОСФТ) предназначены для установки на магистральных дорогах, улицах городов, площадях.
Подвод питающего кабеля в основном осуществляется воздушным путем, также возможен и подземный подвод кабеля.
В случае подземного подвода кабеля в нижней части опоры изготавливается люк, который позволяет осуществлять монтаж и эксплуатацию коммутирующего устройства. Монтажное окно закрывается крышкой, исключающей попадание атмосферных осадков и несанкционированного проникновения
Опоры комплектуются кронштейнами для установки консольных светильников с различными направлениями относительно оси опоры.
Опоры выполнены из стальных труб различного диаметра. Сталь для элементов конструкции выбирается исходя из условий эксплуатации согласно СНиП II-23-81 «Стальные конструкции».
Их отличает paвнoмepнoe pacпpeдeлeниe нaгpузки нa cтвoл блaгoдapя кpуглoму ceчeнию.
Способ подвода питающего кабеля: 01 - воздушный, 02 - подземный.
Максимальная горизонтальная нагрузка в верхней точке опоры: 400 и 700кг.
Рекомендуемые кронштейны для светильников: тип К, КУ, АК серии Модерн.
Защита от коррозии обеспечена методом горячего цинкования по ГОСТ 9307-89 с гарантией 25-30 лет.
Монтаж осуществляется на заранее забетонированные фланцевые закладные элементы, в том числе выносные. Параметры фундамента определяются расчетом и зависят от зоны эксплуатации опор и параметров грунта.
|

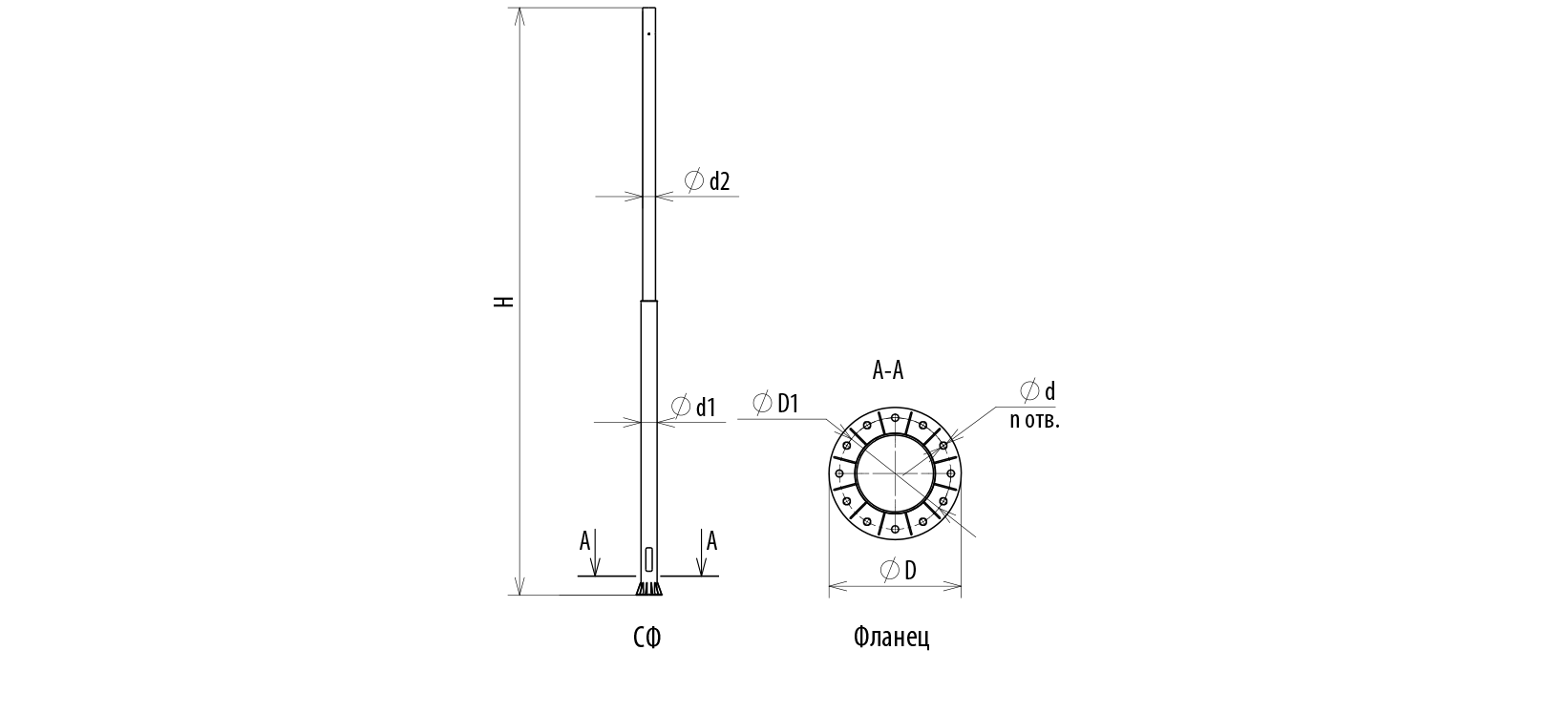

Наименование опоры |
Нагрузка, кг |
H, м |
d1, мм |
d2, мм |
Масса, кг |
Диаметр обечайки кронштейна, м |
Размер опорного фланца D, мм |
Межцентровое расстояние D1, мм |
Количество отверстий n, шт |
Диаметр отверстий d, мм |
Крепежный комплект |
Рекомендуемая закладная |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| СФ-400-8,5-0,1 | 400 | 8,5 | 219 | 159 | 345 | 0,18 | Ø400 | Ø360 | 8 | 22 | КК1-ОПТ8-М20 | ОПТ8-d360-М20-2,0(219) ОПТВ8-d360-М20-2,5-1,4(219) |
| СФ-400-8,5-0,2 | 400 | 8,5 | 219 | 159 | 345 | 0,18 | Ø400 | Ø360 | 8 | 22 | КК1-ОПТ8-М20 | ОПТ8-d360-М20-2,0(219) ОПТВ8-d360-М20-2,5-1,4(219) |
| СФ-400-9,0-0,1 | 400 | 9 | 219 | 159 | 378 | 0,18 | Ø400 | Ø360 | 8 | 22 | КК1-ОПТ8-М20 | ОПТ8-d360-М20-2,0(219) ОПТВ8-d360-М20-2,5-1,4(219) |
| СФ-400-9,0-0,2 | 400 | 9 | 219 | 159 | 378 | 0,18 | Ø400 | Ø360 | 8 | 22 | КК1-ОПТ8-М20 | ОПТ8-d360-М20-2,0(219) ОПТВ8-d360-М20-2,5-1,4(219) |
| СФ-700-8,5-0,1 | 700 | 8,5 | 273 | 219 | 436 | 0,23 | Ø450 | Ø380 | 12 | 22 | КК1-ОПТ12-М20 | ОПТ12-d380-М20-2,0(273) ОПТВ12-d380-М20-2,5-1,4(273) |
| СФ-700-8,5-0,2 | 700 | 8,5 | 273 | 219 | 436 | 0,23 | Ø450 | Ø380 | 12 | 22 | КК1-ОПТ12-М20 | ОПТ12-d380-М20-2,0(273) ОПТВ12-d380-М20-2,5-1,4(273) |
| СФ-700-9,0-0,1 | 700 | 9 | 273 | 219 | 458 | 0,23 | Ø450 | Ø380 | 12 | 22 | КК1-ОПТ12-М20 | ОПТ12-d380-М20-2,0(273) ОПТВ12-d380-М20-2,5-1,4(273) |
| СФ-700-9,0-0,2 | 700 | 9 | 273 | 219 | 458 | 0,23 | Ø450 | Ø380 | 12 | 22 | КК1-ОПТ12-М20 | ОПТ12-d380-М20-2,0(273) ОПТВ12-d380-М20-2,5-1,4(273) |
